UNITĂȚI EXTERNE

PURY-EP YNW

Favorite

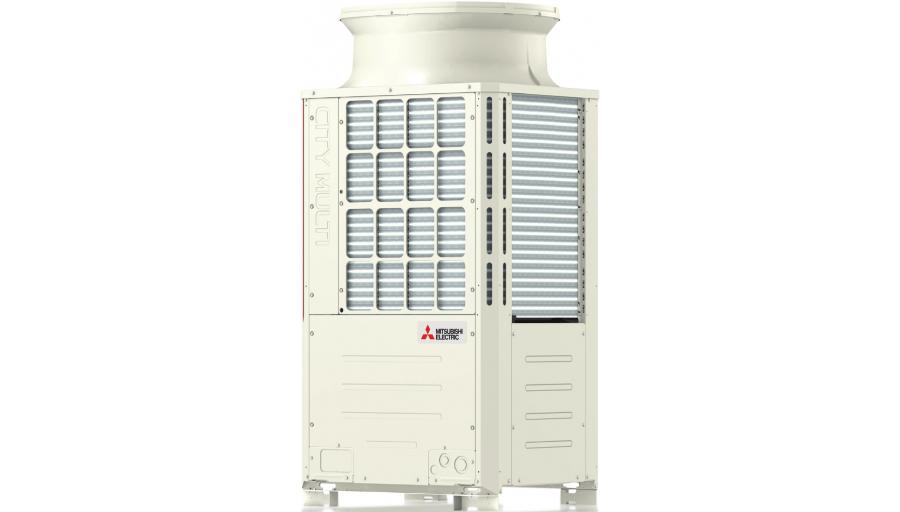

Noile unități exterioarede mare eficiență ale seriei YNW folosesc un schimbător de căldură cu patru laturi, din țeavă plată, integral din aluminiu, la partea superioară a carcasei, aproape de ventilator. Această alegere tehnologică și constructivă face posibilă creșterea eficienței schimbului de căldură.

Key technologies

Ventilator nou cu un profil nou al paletei

Ventilatorul din noua serie YNW a fost reproiectat complet pentru a corespunde noii baterii cu patru laturi.

Profilul paletelor a fost optimizat pentru a reduce la minimum pierderile de aer.

Economie de energie

Eficiența energetică a fost îmbunătățită mai mult față de unitățile YLM și acum atinge valori de performanță de top din gama.

Valorile SEER au crescut cu 139% (P500) față de modelul anterior, iar valorile SCOP cu 49% (P300 și P500).

Acest lucru permite noilor unități YNW să consume mai puțină energie la răcire și încălzire.

Economii pe tot parcursul anului.

Schimbator de caldura din ȚEAVĂ PLATĂ

Cu noile linii Y High Efficiency și R2 High Efficiency de unități exterioare, Mitsubishi Electric a introdus și un nou schimbator de caldura , integral din aluminiu, din țeavă plată.
Noua soluție, protejată prin brevete la nivel global, stabilește noile standarde de performanță de încălzire și răcire în timp ce reduce dimensiunea generală a echipamentului. Schimbatorul de caldura cu tehnologie ȚEAVĂ PLATĂ – denumit și „schimbător de căldură cu micro-canale” – este alcătuit din trei componente: tubulatura plată, corugatile interne care formează micro-canalele și două cutii colectoare de fluid agent frigorific.

Acest tip de schimbător de căldură a fost folosit pentru prima oară în jurul anului 2008 în industria auto.

Cu ajutorul sistemului de ȚEAVĂ PLATĂ brevetat la nivel mondial, Mitsubishi Electric a dezvoltat și mai mult tehnologia pentru a oferi și mai multe avantaje.

Calitatea inegalabilă, eficiența și integritatea produsului sunt rezultatele tangibile ale unui proces de producție pe baza unei singure etape de lipire în locul celor 200-300 conexiuni individuale, lipite manual, necesare pentru o serpentină convențională din cupru/aluminiu.

Mai mult, schimbătorul de căldură din ȚEAVĂ PLATĂ necesită un volum mai mic de încărcare decât un schimbator conventional , deoarece microcanalele limitează volumul disponibil pentru fluidul agent frigorific în timp ce se creează o suprafață mai mare de schimb termic.

Rezistența la condițiile meteo reprezintă un factor important pentru schimbatorul de caldura, deoarece acesta reprezinta probabil componenta cea mai expusă la vicisitudinile conditilor atmosferice.

Și aici, schimbatorul de caldura din ȚEAVĂ PLATĂ depășește alte soluții: componenta individuală doar din aluminiu este mult mai rezistenta la coroziune decât schimbatorul clasic bimetal, din cupru și aluminiu.

Ca și cum toate acestea nu ar fi fost deja suficiente, schimbatorul de caldura cu expansiune directă a noilor unități de exterior Y High Efficiency și R2 High Efficiency lines primește un tratament galvanic special cu anozi de zinc de sacrificiu pentru a preveni și mai mult orice posibilitate de coroziune, în timp ce tratamentul de etanșeizare protejează țevile de cupru care conectează schimbătorul de căldură la circuitul de refrigerare împotriva coroziunii electrolitice.

O versiune specială (denumită -BS) poate fi comandată pentru aplicatiile functionale în condiții de salinitate ridicată sau zone de coastă, creata special pentru aceste aplicații.

Modul individual

Funcție avansată „zgomot redus”

Modul „zgomot redus” poate fi selectat acum din cinci setări diferite: 85%, 70%, 60% și 50% (valori referitoare la turația ventilatorului).

Reducerea zgomotului este configurabilă direct din tabloul de comandă a unității exterioare.

Setările diferite pot fi selectate pe baza cerințelor instalației (în aplicații cu cerinte speciale privind zgomotul).

Noul distribuitor de control BC

Număr crescut de conexiuni (pentru sistemele cu distribuitor BC SUB) și limite geometrice mărite.

În sistemele R2 cu recuperare a căldurii din noua linie YNW, până la 11 distribuitori BC SUB pot fi conectați la distribuitorul principal BC, permițând astfel o flexibilitate de configurare mai mare.

Adoptarea noii arhitecturi permite reducerea cantitatii de agent frigorific a sistemului.
