Gamă

Gama Ecodan include multe tipuri de unități de interior pentru a satisface necesitățile și solicitările diverse ale clienților, alături de legislația locală.

Include unități cu diverse capacități, cu/ fără încălzitor suplimentar, cu/ fără vas de expansiune etc. În plus, sunt disponibile o hydrobox reversibilă și o unitate cilindru reversibilă.

Opțiuni disponibile

• Tip monobloc și split
• Cu/fără încălzitor suplimentar
• Cu/fără vas de expansiune
• Unitatea Hydrotank are integrat un rezervor din oțel inox de 170L/200L/300L
• Hydrobox poate fi prepara apa caldă menajeră cu un rezervor individual (cumpărat separat)

Modele reversibile

Confort ideal iarna și vara datorită modelelor noastre reversibile.

Modelele reversibile sunt disponibile atât pentru hydrobox cât și pentru unitățile hydrotank (Atât pentru tipul split cât și pentru unitatea de tipul monobloc).

Noua unitate hydrotank reversibilă poate produce apă rece pentru răcire și, în mod alternativ, poate produce și apă caldă menajeră vara.

Dispunerea simplă a conductelor

Toate conductele pentru apă sunt aliniate la partea din spate a unității pentru o conectare ușoară și finisare elegantă.

Ajustare ușoară

Piciorușele de ajustare sunt capabile de extindere până la 50 mm pentru instalare ușoară pe suprafețe denivelate.

Tavă de scurgere încorporată pentru modelele reversibile hydrotank

Modelele reversibile includ acum o tavă de scurgere încorporată, care face economie de spațiu, iar mufa scurgerii este poziționată la spatele unității. Cu ajutorul pisiorușelor de ajustare, înălțimea evacuării poate fi mai înaltă de 50 mm, permițând o scurgere la 5 m.

Asistentul de setare inițială

În plus față de limbă, dată și oră, puteți seta funcționarea pentru apă caldă și încălzire/răcire, turația pompei, setarea inițială a plajei de debit mult mai simplu decât la modelele anterioare.

Îmbunătățirea dispunerii conductelor pentru Hydrobox

Cu ajutorul inovărilor structurale aferente spațiului din jurul țevilor, a fost mărit spațiul în care se poate mișca cheia fixă, îmbunătățind astfel lucrările asupra țevilor, cu o finalizare ușoară.

Monitorizarea datelor de exploatare

Ora, modul de funcționare, temperatura debitului/ de retur/ a rezervorului pot fi afișate pe telecomanda principală.

Necesar minim de apă suplimentară

În condiții medii/mai calde, unitatea de exterior necesită o cantitate minimă de apă suplimentară. Dacă există o cantitate suficientă de apă în interiorul conductei de apă, radiatorului sau instalației de încălzire de sub pardoseală, nu este necesar un rezervor tampon.

*Consultați manualul de instalare al unități de interior pentru modelele specifice ale unității de exterior.

Set pentru 2 zone

• Puteți alege din 3 tipuri de funcționare a pompei, 1. Modul cu turație fixă, 2. Modul cu presiune fixă, 3. Modul cu economie de energie, în funcție de preferințele dvs.
• Set universal: Componentele funcționale principale sunt incluse în setul pentru 2 zone.
• Ușor de instalat: Conducte flexibile de tip G1 cu înșurubare pentru evitarea lipirii cu alamă.
• Dimensiune compactă: Pentru a se potrivi pe partea superioară a unității hydrotank, dar poate fi montat și mural.

Eficiență îmbunătățită

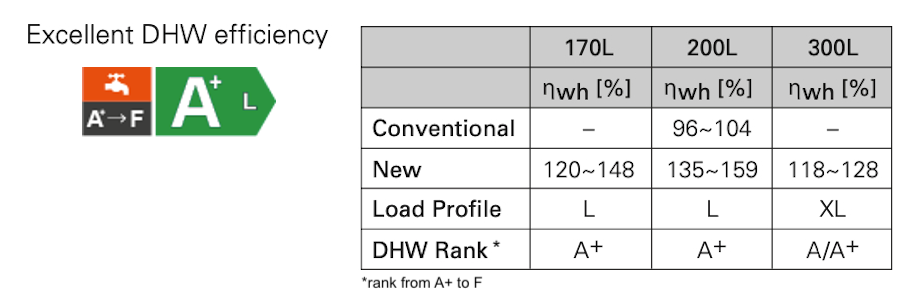

Cu termistorul suplimentar (THW5A), clasificarea ηwh [%] este îmbunătățită cu peste 40% față de modelele anterioare de 200 L din generația C, permițând modelelor de 170L și 200L să atingă clasa A+, cea mai înaltă clasificare posibilă pentru apa caldă menajeră.

Poziția termistorului cilindrului

Poziția termistorului este acum selectabilă și permite unității să satisfacă diverse cerințe de apă pentru a amplifica la maximum eficiența unității pentru orice dimensiune de gospodărie sau utilizare. Utilizând două termistoare dotate cu toate dimensiunile de rezervoare, acum puteți selecta cantitatea de reîncărcare cu ACM din două opțiuni (Standard/Mare). Ajută la satisfacerea diverselor cerințe de apă pentru a amplifica la maximum eficiența unității pentru orice dimensiune de gospodărie sau utilizare. Acest mod poate fi selectat din telecomanda principală.

Amplificarea la maximum a economiei de energie cu păstrarea permanentă a confortului

Cu privire la relația temperaturii fluxului și performanței unității, o scădere de 1°C a temperaturii fluxului îmbunătățește coeficientul de performanță (COP) al sistemului ATW cu 2%. Acest lucru înseamnă că economiile de energie sunt afectate dramatic prin controlul temperaturii fluxului din sistem.

Într-un regulator de sistem convențional, temperatura fluxului este stabilită pe baza curbei de căldură prestabilite în funcție de temperatura exterioară curentă. Totuși, acest lucru presupune o setare complicată pentru atingerea curbei de căldură optime.

Funcția de adaptare de la Mitsubishi Electric urmărește automat schimbările temperaturii curente din cameră și temperatura exterioară și ajustează temperaturile fluxului în mod corespunzător.

Cu scopul obținerii unui confort și a unor economii de energie mai mari, Mitsubishi Electric a introdus deja un nou regulator revoluționar. Funcția de adaptare automată măsoară temperatura din cameră și temperatura din exterior, apoi calculează capacitatea de încălzire necesară pentru încăpere. Altfel spus, temperatura fluxului este controlată automat conform capacității de încălzire necesare, în timp ce temperatura optimă a camerei este păstrată în permanență, asigurându-se capacitatea de încălzire adecvată și împiedicând pierderile de energie.

Mai mult, estimarea schimbărilor viitoare ale temperaturii camerei, sistemul previne creșterea și scăderea inutilă a temperaturii fluxului. Prin urmare, adaptarea automată amplifică la maximum confortul și economiile de energie fără necesitatea unor setări complicate. Pentru Mitsubishi Electric Ecodan, prin introducerea unei logici de control îmbunătățite, am obținut o încălzire mai rapidă și economii de energie mai mari.

Funcție inteligentă de cuplare la rețea

în ultimii ani, energia din surse regenerabile a devenit foarte apreciată. Totuși, această creștere rapidă duce la apariția problemei de diferență dintre cererea și oferta de electricitate. Scopul „ SG Ready” este acela de a flexibiliza răspunsul la cererea de electricitate prin crearea unei interfețe uniforme pentru integrarea inteligentă în rețea a pompelor de căldură. Unitățile aer-apă trebuie să poată fi capabile să schimbe modul de funcționare la primirea semnalului de la regulatorul inteligent pentru rețea.

Noile Hydrotank și Hydrobox Ecodan și FTC au fost modificate pentru a comunica cu regulatorul inteligent pentru rețea. Protocolul de comunicare se bazează pe reglementarea privind eticheta „SG Ready”. (Versiune 1.1; gültig ab 01.01.2013)

Model 1: Funcționare normală

Atunci când nu există semnal de la regulatorul inteligent pentru rețea, ACM și încălzirea funcționează conform setărilor utilizatorului.

Model 2: Recomandare comutator PORNIT

Când este setat la recomandarea „Comutator PORNIT”, temperatura țintă a ACM crește cu o anumită valoare, iar intervalul „Thermo PORNIT” este extins.

Model 3: Comandă comutator OPRIT

La primirea comenzii „Comutator OPRIT”, atât ACM cât și încălzirea sunt oprite.

Model 4: Comandă comutator PORNIT

Atunci când se primește comanda „Comutator PORNIT”, temperatura țintă a ACM crește la temperatura țintă maximă, iar încălzirea continuă.

Funcția îmbunătățită de pregătire pentru conectarea la rețea

Pictograma SG ready (pregătire pentru conectare la rețea) de pe telecomanda principală indică faptul că SG este activă iar aceasta poate fi setată foarte ușor cu telecomanda principală. Funcția SG ready îmbunătățită vă permite să alegeți temperatura țintă în trepte de câte 1°C. De asemenea, când managerul PV este corelat cu Ecodan, iar Ecodan primește semnalul, se stochează căldură cât mai mult posibil în timp ce pompa de căldură și/sau încălzitorul electric funcționează.

Stocarea căldurii în rezervoare tampon mari va fi disponibilă pentru zona2, dar și când este activ semnalul de întrerupere la valoare de vârf. Atât timp cât este controlată de o supapă de amestecare, se păstrează temperatura fluxului zonei2.

Un cazan existent poate fi folosit pentru capacitate suplimentară de încălzire în mod eficient

Flexibilitatea controlului inteligent al Ecodan permite combinarea sistemului cu cazanul aflat în funcțiune în prezent. În mod suplimentar, acest control poate stabili care sursă de încălzire trebuie folosită, Ecodan sau cazanul existent, în funcție de diverse condiții*.

În cazul în care o unitate de încălzire nu funcționează din cauza unor probleme neprevăzute, celălalt sistem de încălzire poate fi folosit ca rezervă, împiedicând astfel oprirea completă a sistemului de încălzire.

*Vezi mai jos „Schimbarea sursei de căldură”.

Sistem inteligent care combină un cazan cu Ecodan

Schimbarea sursei de căldură - Alegeți sistemul adecvat în funcție de nevoi

4 tipuri de logică pentru schimbarea sursei de căldură

1. Schimbare în funcție de temperatura exterioară curentă
• Schimbarea sursei de căldură apare atunci când temperatura exterioară scade sub un prag prestabilit
2. Schimbarea pe baza costurilor de utilizare

• Schimbarea sursei de căldură se produce pe baza evaluării funcționării optime în funcție de costul de utilizare

  *Este necesară înregistrarea prealabilă a prețului curentului electric, al gazului sau păcurii pentru 1kWh.

3. Schimbare în funcție de nivelul emisiilor de CO2

• Schimbarea sursei de căldură se produce pentru a reduce la minimum emisiile de CO2.

  *Este necesară înregistrarea prealabilă a cantității de emisii de CO2 din curent electric, gaz sau păcură.

4. De asemenea, schimbarea poate fi efectuată printr-o intrare externă
• De exemplu, semnalul de întrerupere la valori de vârf de la compania furnizoare de energie.

Control simultan îmbunătățit al celor două zone diferite

Cu ajutorul Ecodan se pot controla două temperaturi diferite ale fluxului, administrând astfel două cerințe diferite de sarcină de încălzire. Sistemul poate ajusta și păstra două temperaturi ale fluxului când sunt necesare temperaturi diferite pentru încăperi diferite; de exemplu, controlul unei temperaturi de 40° pentru radiatoarele din dormitor și a unei alte temperaturi de 30°C pentru încălzirea pardoselii din camera de zi.

Mai mult, controlul vanei de amestec este avansat pentru îmbunătățirea confortului din zona 2 cu ajutorul stocării căldurii în rezervorul tampon. De asemenea, noul regulator monitorizează temperatura din interiorul rezervorului tampon și prioritizează utilizarea căldurii din interiorul rezervorului pentru a evita pornirea/oprirea frecventă la utilizarea controlului pentru 2 zone.

Conectarea a până la 6 Unități – Controlul automat al unităților multiple pentru o capacitate mai mare și o eficiență mai bună

Pot fi configurate maximum 6 unități* conform sarcinii de încălzire/răcire a clădirii. Cel mai eficient număr de unități aflate în funcțiune este stabilit automat în funcție de sarcina de încălzire/răcire. Acest lucru permite Ecodan să asigure un control optim al temperaturii din cameră și, astfel, un confort superior ocupanților camerei. De asemenea, este inclusă o funcție de rotație care permite fiecărei unități să funcționeze o perioadă de timp egală.

Dacă se defectează una dintre unități la utilizarea controlului pentru unități multiple, o altă unitate poate fi utilizată automat ca rezervă, împiedicând astfel oprirea completă a sistemului.

*Pot fi folosite doar aceleași modele (de aceeași capacitate).

Regulator inteligent, ușor de utilizat, cu design elegant

Telecomanda principală

• Ecran mare și fundal iluminat pentru vizibilitate excelentă, chiar și în medii întunecate
• Asistență în mai multe limbi (acceptă 15 limbi)
• Poate fi demontată de pe unitatea principală și instalată la distanță (până la 500 m) • Citirea rapidă a datelor de funcționare (de 7,5 ori mai repede față de modelul anterior)
• Gamă largă de funcții confortabile ca reacție la cererea utilizatorilor

Setările funcției

• Monitorizarea energiei
• Controlul în două zone (răcire și încălzire) - Două programe separate
• Setarea de vară
• Senzori de temperatură a camerei încorporați
• Control hibrid (corelarea boilerelor)
• Modul de uscare a pardoselii
• Temporizatorul săptămânal
• Modul de vacanță
• Prevenirea Legionella - Coduri de eroare

Telecomanda wireless (opțională)

• Senzor de temperatură a camerei încorporat, ușor de așezat în cea mai bună poziție pentru detectarea temperaturii camerei
• Eliminarea operațiunilor de cablare
• Design simplu, ușor de utilizat
• Comandă de la distanță din orice cameră, fără nevoia de a alege un loc de instalare
• Iluminarea fundalului și butoane mari, ușor de folosit • Suplimentarea și anularea apei calde menajere
• Mod de vacanță simplificat

Vizualizați consumul de energie electrică și producția de căldură pe telecomandă

Fiecare utilizator final poate verifica acum cu ușurință datele referitoare la energie ale pompei de căldură Ecodan.

Alte caracteristici

• Datele zilnice, lunare și anuale sunt stocate și pot fi afișate cu ajutorul telecomenzii principale.
• Pentru măsurători exacte, se pot conecta contoare de energie și contoare de căldură externe.
• Pentru stocare datelor este disponibilă cartela SD.

Cu ajutorul valorilor prestabilite de pe telecomanda principală, consumul/ieșirea de energie estimată pot fi prezentate fără contor de energie și contor de căldură extern.

În funcție de condițiile de funcționare și de configurația sistemului, există o anumită posibilitate de prezentare a unor date diferite de realitate.

*Această funcție este disponibilă în funcție de versiunea modelului unității de exterior.

Ajustare ușoară pentru perioada de vară

Pur și simplu porniți modul de vară de pe telecomanda principală iar ceasul de pe telecomanda principală trece la ora de vară.

Această funcție poate fixa ceasul în locul utilizatorului final.

Prestabilirea a două programe diferite pentru iarnă și vară

Sunt disponibile două setări de programe diferite pentru a fi utilizate cu ajutorul telecomenzii principale.

Aceste programe pot fi prestabilite și modificate în funcție de anotimp. De exemplu, din noiembrie până în martie, se utilizează încălzirea spațiilor și apa caldă menajeră; totuși, în lunile calde, din aprilie până în octombrie, se folosește doar apa caldă menajeră.

Setarea turației pompei pentru circuitul primar de apă* este posibilă cu ajutorul telecomenzii principale a Ecodan

Chiar și atunci când sistemul este în funcțiune, ieșirea pompei poate fi setată la una dintre cele cinci setări diferite cu ajutorul telecomenzii principale.

Persoana care pune sistemul în funcțiune poate regla această turație mult mai ușor.

*Setarea turației pompei pentru apa caldă menajeră nu este disponibilă prin telecomanda principală atunci când sistemul este în funcțiune.

Debitmetru nou încorporat

Debitmetrul este important pentru monitorizarea ieșirii de energie și poate fi folosit și pentru detectarea erorilor de flux.

• Rata fluxului poate fi verificată pe telecomanda principală.
• De asemenea, rata fluxului poate fi prezentată sub forma graficelor cu ajutorul cartelei SD.

Utilizarea unității de interior* fără unitatea de exterior

La instalare sau în situații cum ar fi defectarea unități de exterior, unitatea de interior poate fi utilizată cu ajutorul unui încălzitor. În timpul utilizării acestui mod pot fi selectate fluxul și temperatura rezervorului. Reparațiile și mentenanța unității de exterior pot fi realizate fără oprirea încălzirii sau a furnizării de apă caldă menajeră*.

*Doar modelele cu încălzitor electric.

*Când unitatea de interior nu mai funcționează, verificați toate setările după conectarea unității de exterior.

Pentru setări și înregistrare a datelor mai ușoară

Setarea inițială pentru Ecodan este acum mai simplă decât oricând. Software-ul special permite salvarea setărilor inițiale necesare pe o cartelă SD cu ajutorul unui calculator. Setarea sistemului este la fel de ușoară ca transferul cartelei SD de pe calculator în fanta pentru cartela SD din unitatea de interior. Față de procedura anterioară de introducere a setărilor cu ajutorul regulatorului principal la locul de instalare, a fost atinsă o reducere remarcabilă a timpului de configurare. Astfel, acest lucru este ideal pentru instalatorii cu program încărcat.

*Funcția de cartelă SD este folosită doar în momentul instalării.

Articole care pot fi prestabilite

Prin simpla copiere a datelor prestabilite pe o cartelă SD, aceleași setări pot fi introduse într-o altă unitate cu ajutorul cartelei SD.

• Setări inițiale (afișarea orei, numărul de contact etc.)
• Setările pentru încălzire
• Adaptare automată
• Curba de căldură
• Două zone de temperatură diferite (încălzire și răcire)
• Setările de funcționare corelată a cazanelor
• Setările modului de vacanță
• Setările temporizatorului de programe (două programe separate) • Setările pentru apa caldă menajeră
• Setările pentru prevenirea Legionella

Toate articolele setate prin regulatorul principal pot fi setate și prin intermediul unui calculator.

Datele care pot fi stocate

Date de funcționare pentru până la o lună pot fi stocate pe o singură cartelă SD

• Energie electrică consumată
• Energie furnizată
• Debit
• Timp de funcționare
• Timp de degivrare
• Temperatura reală
• Temperatura camerei
• Temperatura de tur
• Temperatura de retur
• Temperatura apei calde menajere – Temperatura de exterior
• Înregistrarea erorilor
• Semnal de intrare
• Etc.
